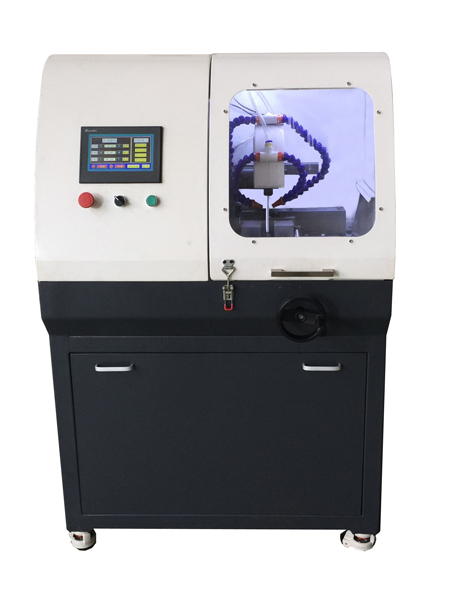

ZQ-150F主要針對異形件、不規格件而研發的立地一體式三軸（X/Y/Z）自動智能金相切割，具備金相試樣切割、開槽、取薄平片、切段等多種精密切割功能。尤其適合汽車零部件、鑄造類、特殊切割要求等的精密定位切割取樣。多種組合切割模式設計，可實現垂直切割、分層切割、往復切割等多重切割方式.
技術規格參數：
型號 | ZQ-150F |
主軸轉速 | 100-3000r/min（無極調速） |
平臺X向行程 | 50mm |
平臺X向速度 | 0-100mm（無極調速） |
Z向切割行程 | 120mm |
Z向切割速度 | 0-200mm |
平臺Y向行程 | 自動240mm |
平臺向Y速度 | 0-300mm（無極調速） |
控制系統 | 8寸彩色觸摸屏、PLC控制系統 （日本三菱） |
最大切割尺寸 | 直徑120mm、200X110mm |
切割方式 | 垂直切割、分層切割、水平切割 |
送給方式 | 進退比任意設定 |
有效進刀距離 | 120+200mm |
完成量追蹤 | 液晶數顯 （時時顯示） |
切割臺尺寸 | 300X250mm |
切割片規格 | （200-350）X（1-3）X32mm |
加持臺規格 | 分體式雙層可移動平臺 |
切割速度 | 1-200mm/分鐘 |
在線調速 | 任意調整 |
進刀距離 | 任意設定（120+200mm） |
復位方式 | 自動復位 |
冷卻系統 | 自動（水冷雙通道+多頭噴淋） |
水箱容量 | 80L |
電機功率 | 4KW |
機臺形式 | 立地一體式 |
電源 | 380V |
重量 | 500KG |
標準配置： | |
主機 | 一臺 |
冷卻系統 | 一套 |
Y向移動平臺 | 一套（主機上） |
X/Y雙向定位平臺 | 一套（主機上） |
推進夾具 | 兩付 |
隨機工具 | 一套 |
精切片 | 兩塊 |
技術文件 | 說明書一份、合格證一份、保修卡一份 |
選配： | 圓盤夾具、齒條夾具、萬能夾具、縱剖夾具 |
其他 ： | 特殊工件可定做 |
