- 智能精密自动切割机

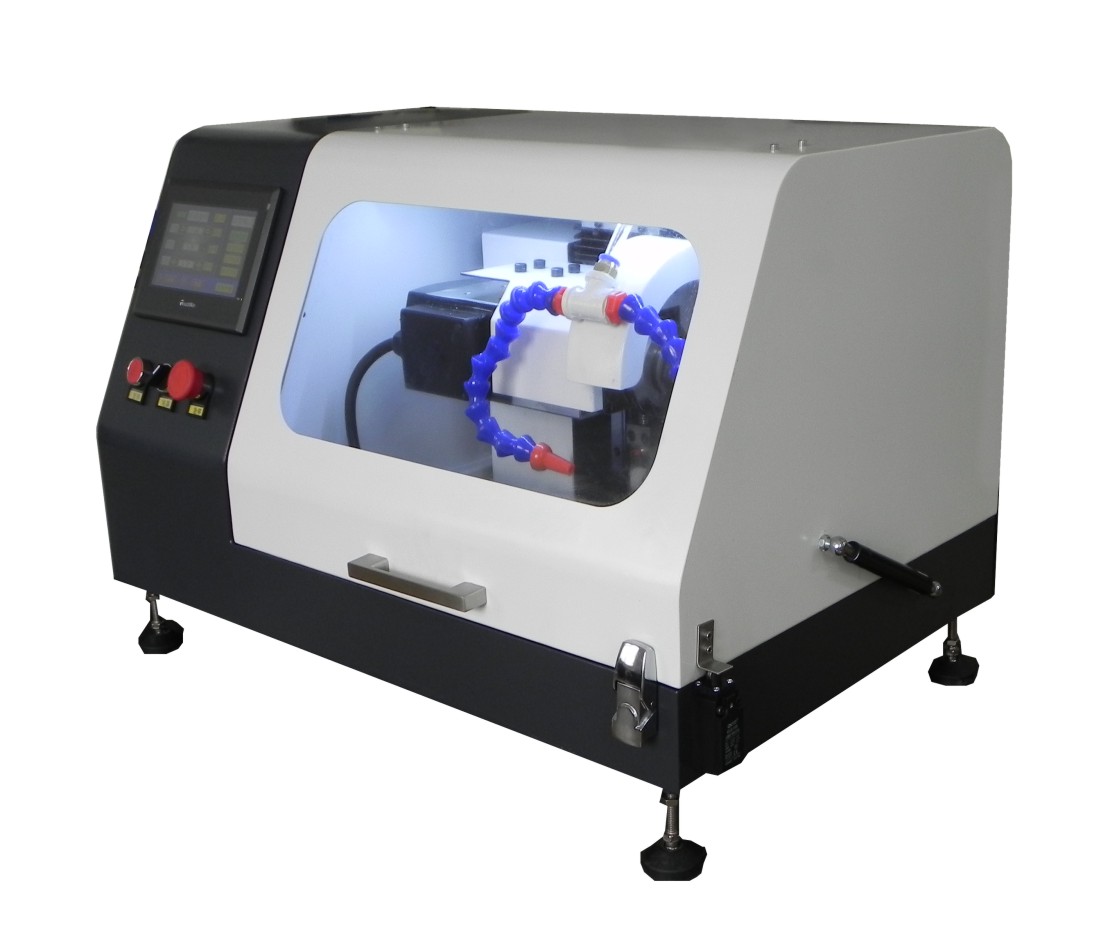

- ZQ-50S 产品介绍
- 用于常规金属、超硬合金、陶瓷、玻璃、岩相、晶体、电子元器件等各类材料的精密切割。
ZQ-S系列智能精密自动切割机,是为满足连续多刀次自动切片、连续开槽、精密切断而研发的一款精密切割机。本机采用彩色触摸屏、PLC控制系统，适用于常规金属、超硬合金、陶瓷、玻璃、岩相、晶体、电子元器件等各类材料的精密切割。
切割实例：
技术证书 石英切片 陶瓷切片
自动连续切割 合金材料 精密纵剖
技术规格参数：
型号 | ZQ-50S |
主要功能 | 精密切断、连续切片、定深开槽等功能 |
主轴转速 | 300-3000r/min（无极调速） |
平台X移动 | 自动70mm |
X轴速度 | 0-200mm（无极调速） |
Z轴行程 | 70mm |
Z轴速度 | 0-200mm |
平台Y行程 | 70mm |
平台Y速度 | 0-200mm（无极调速） |
控制系统 | 8寸彩色触摸屏、PLC控制系统 |
最大切割直径 | 直径50mm |
切割方式 | 垂直切割、连续切割、水平切割 、联动切割 |
送给方式 | 进退比任意设定 |
有效进刀距离 | 70+100+70mm |
完成量追踪 | 液晶数显 （时时显示） |
切割台尺寸 | 150X120mm |
切割片规格 | （100-200）X（0.3-1）X32mm |
切割速度 | 1-200mm/分钟 |
在线调速 | 任意调整 |
复位方式 | 自动复位 |
冷却系统 | 自动循环水冷 |
水箱容量 | 40L |
电机功率 | 1.5KW |
电源 | 220V |
重量 | 80KG |
标准配置： | |
主机 | 一台 |
冷却系统 | 一套 |
Y向移动平台 | 一套（主机上） |
夹具 | 一套 |
随机工具 | 一套 |
精切片 | 两块 |
金刚石切割片 | 一块 |
技术文件 | 说明书一份、合格证一份、保修卡一份 |
选配： | 圆盘夹具、齿条夹具、万能夹具、纵剖夹具 |
其他 ： | 特殊工件可定做 |
